您現在所在位置:首頁 > 產品中心

全自動晶片倒角設備

原廠品牌:

原廠介紹:

株式會(huì )社雄飛位于日本東京都,從Si基板的倒角技術開始,到專攻化合物半導體基板,約有50年的制造及銷售經驗,累積生產臺數超過1000臺。在日本具有最大的綜合占有率,Si,LT,LN,藍寶石行業都具有最強的市占率。同時在第三代半導體及第四代半導體,都保持著最高的技術及市場布局。接下來的幾年內,會(huì )慢慢轉向OEM模式,同時也在布局國產化的推進。

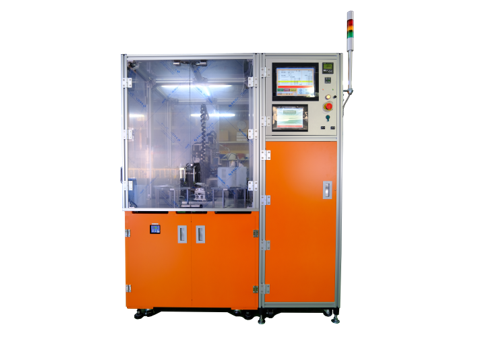

產品圖片:

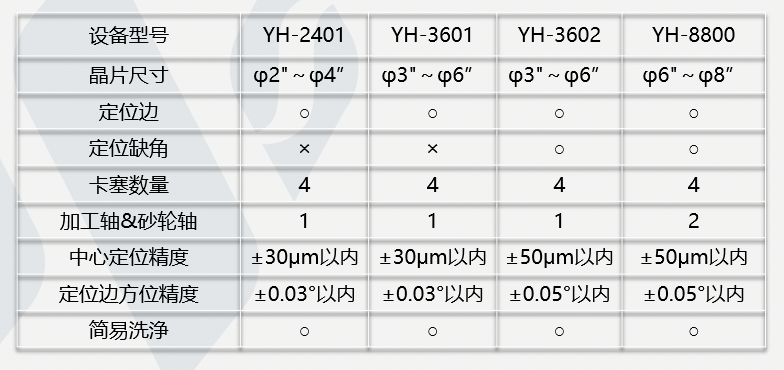

產品型號比較:

產品介紹:

日本進口倒角設備,可對應2寸→8寸 Flat和Notch型加工的晶圓倒角需求。

是專門對應化合物半導體材料倒角的設備。

  Ga2O3、 SiC、 GaN、 GaAs、 InP、 LT/LN、  Sapphire

設備核心優勢:

1. 定心(中心)精度高、定位準確

定心:通過在內部設計的傳送臂上將晶片固定在研磨臺上的三個點上,并被單獨驅動以實現精確的定心。磨削后的加工精度顯著提高,精度在±30μm以?xún)?,使?/span>定位邊和缺口定位更加準確。通過提高定心精度,可以減少晶圓外圍的磨削量,延長砂輪的使用壽命,晶片的真圓度更好。

定位:光纖傳感器用于測量晶圓外圍的光學分辨,定位邊部分的檢測大約為1000點/1°,精度在±0.03°以?xún)?。晶體定向的精度提高,使其成為如氧化物和化合物等重要的晶體定向中最理想的晶圓加工。

2. 耗材使用壽命提升

由于定心定位精度極高,因此可以通過適當的磨削量進行加工。不需要額外的研磨。因此,金剛磨石的磨損量小。提高了磨石使用壽命,并最大限度地減少了磨石更換的停機時間。

3. 2軸獨立控制(1軸獨立加工也可以對應)

與 1 軸控制相比,成功實現了高生產率。與傳統類型 (YH-2401) 相比加工效率提高20%,產量大大增加。

4. 可應對碳化硅、藍寶石等高硬度材料加工

采用高性能、高輸出電機、高剛性機體。

即使是高硬度材料,加工部也不會(huì )抖動,可以進行高精度的磨削!

5. 專注難切削材料 20+年

從20多年前就開始著手開發作為高硬度材料的SiC的加工,確立了難切削材料的邊緣磨削技術。

6. 市場占有率高

本公司的設備在化合物半導體行業約占80%以上。(專注于日本市場)

在藍寶石行業約占90%以上,SiC約占70%。(專注于日本市場)

設備規格參數(YH-3602):

基板尺寸: 3寸~6寸

基板厚度: 0.25mm~2.0mm(支持定位邊或定位缺口)

加工軸: 2軸(獨立控制)

砂輪槽數:按客戶要求

砂輪形狀:外徑φ200mm內徑φ30mm(定位缺口部外徑3mm )

砂輪轉速:外周1000mm~5000m/min(逆變器控制)

磨削速度: 外周1mm~50mm/sec

             定位邊1mm~20mm/sec

※可設定各項目參數輸入

設備加工精度(YH-3602):

設備規格參數(YH-8800):

基板尺寸: 6寸~8寸

基板厚度: 0.25mm~2.0mm(支持定位邊或定位缺口)

加工軸: 2軸(獨立控制)

砂輪槽數:按客戶要求

砂輪形狀:外徑φ200mm內徑φ30mm(定位缺口部外徑3mm )

砂輪轉速:外周1000mm~5000m/min(逆變器控制)

磨削速度: 外周1mm~50mm/sec

             定位邊1mm~20mm/sec

※可設定各項目參數輸入

設備加工精度(YH-8800):

設備各部件精度:

Ø磨削臺y軸:1μm (分辨率) ⇒ 脈沖電機+滾珠螺桿

Ø磨削臺面抖動:≦15μm ⇒ θ,y,z軸可調

Ø砂輪x軸精度: 1um (分辨率) ⇒ 脈沖電機+滾珠螺桿

Ø磨削臺回轉精度: 0.001(分辨率)  ⇒ NSK中空軸兆電機

Ø定心精度:≦±30um ⇒ 機械式+光纖傳感器

產能(YH-8800):

φ8”:約240秒/片

占地面積及重量尺寸:

尺寸:2,400mm(W )×1,680mm(D )×1,995mm(H )

重量:約2,000kg



設備運行視頻:



有任何相關問題請咨詢:022-28219577
