寬禁帶半導體材料Ga₂O₃由于其優異的物理性能和良好的穩定性，在半導體功率器件、光電器件等領域展現出具大的應用潛力。生長大尺寸、高質量的Ga₂O₃外延膜是實現高性能器件量產的前提。鹵化物氣相外延（HVPE）法由于其高速率、大面積、穩定成膜的特點，成為最具優勢的Ga₂O₃外延工藝方法之一。然而，目前國內對于HVPE法制備Ga₂O₃外延膜的工藝研究相對較少，與日本等國家相比存在一定差距。

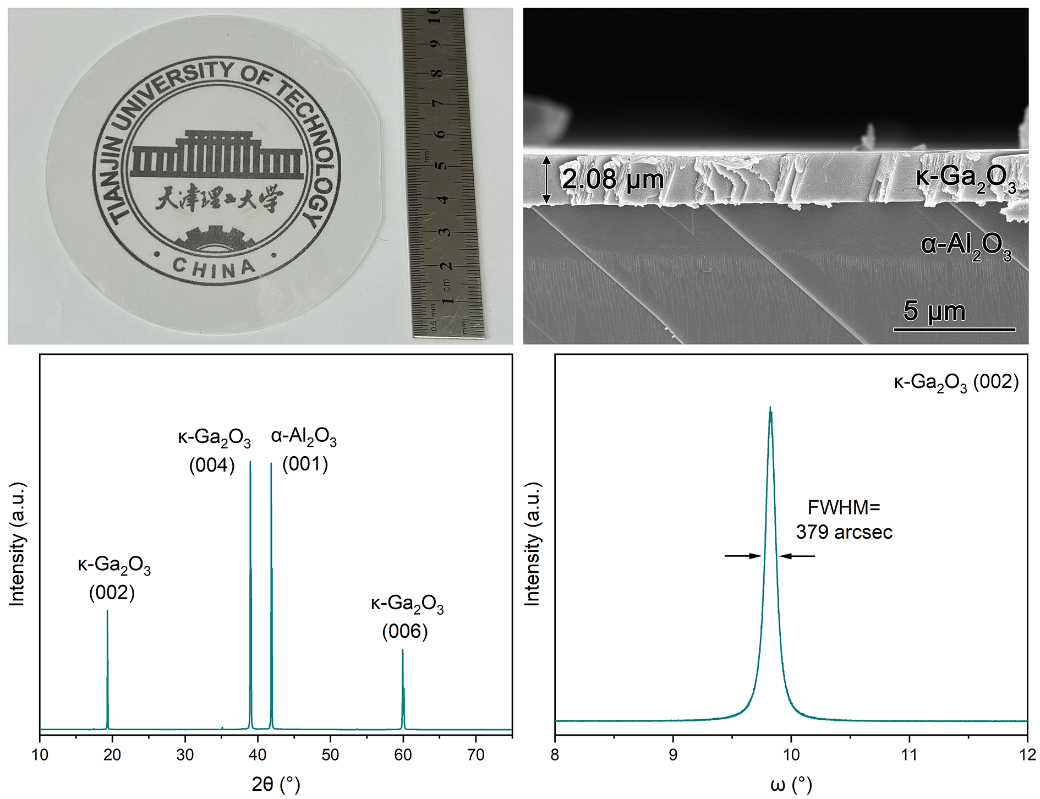

圖1 4英寸κ-Ga₂O₃異質外延片

天津理工大學集成電路科學與工程學院趙金石教授科研團隊的弭偉和王迪老師一直致力于Ga₂O₃外延膜及器件的制備與研究工作。近日，研究團隊在Ga₂O₃的HVPE外延工藝研究方面取得新突破，團隊老師帶領梁金龍、李慶等研究生，成功在4英寸藍寶石襯底上分別生長出了κ相及β相的Ga₂O₃外延膜。兩種外延膜均表現出良好的均勻性和高結晶質量，其中κ-Ga₂O₃外延膜厚度約 2 μm，（002）面搖擺曲線半高寬379 arcsec；β-Ga₂O₃外延膜厚度達到4 μm以上，且厚度分布＜±10%。該成果及后續研究將為高性能Ga₂O₃基功率器件的研發提供有力支撐。

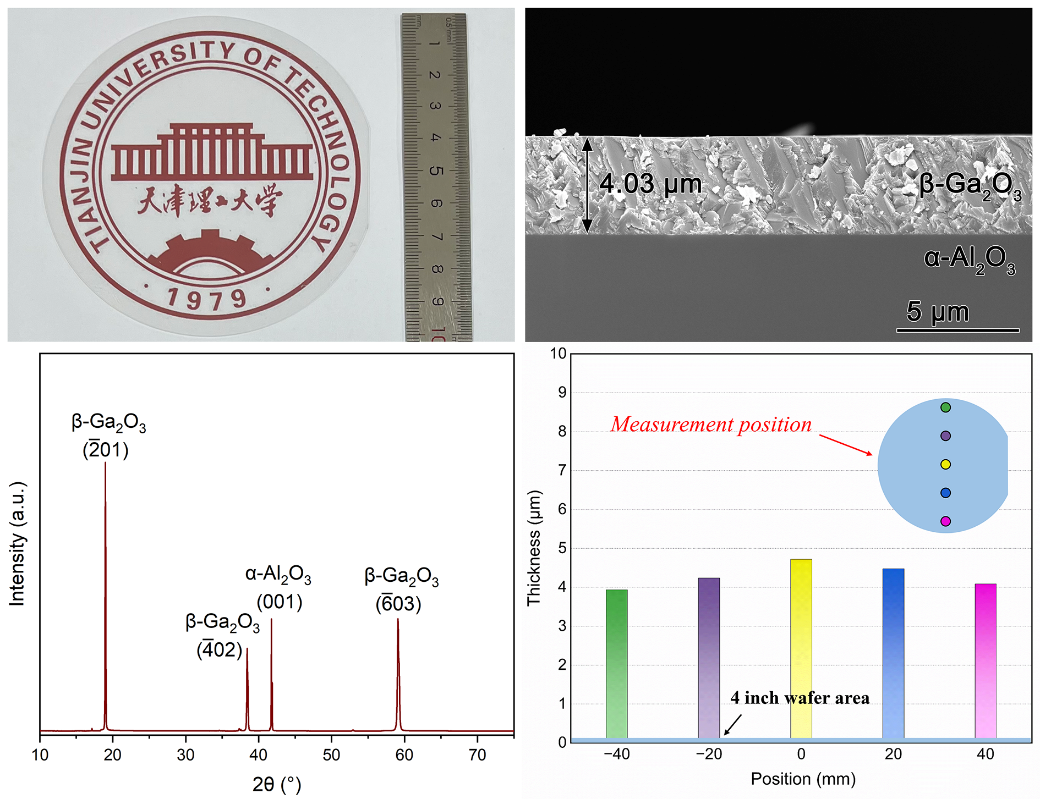

圖2 4英寸β-Ga₂O₃異質外延片

本文轉載自《亞洲氧化鎵聯盟》公眾號
